Производитель: Deratech (Бельгия)

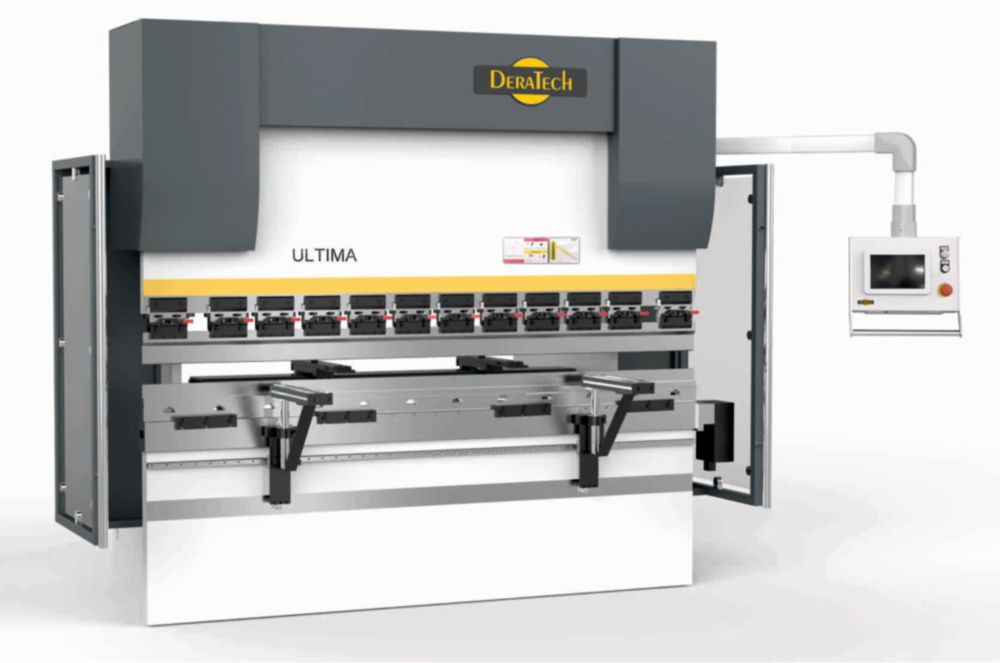

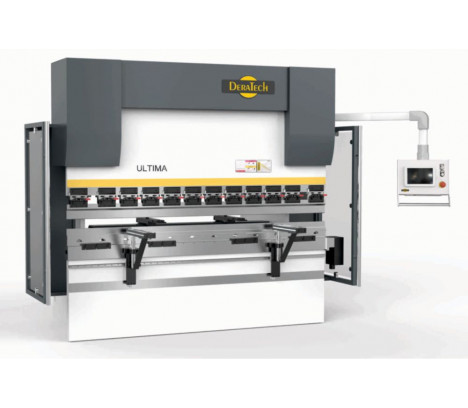

Листогибочный пресс Deratech UAD-170/5100
Краткое описание

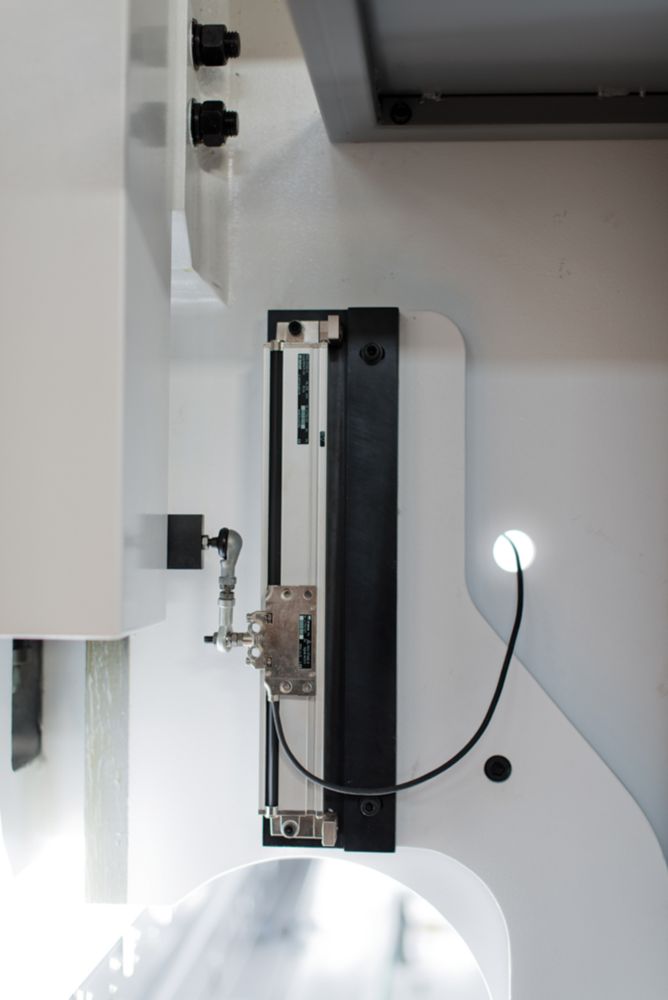

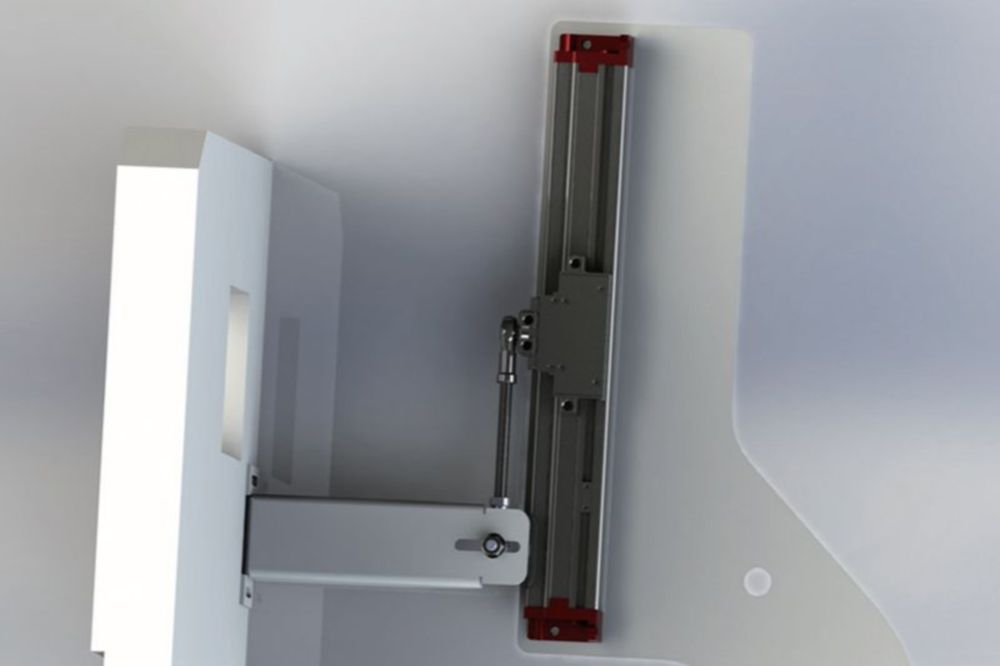

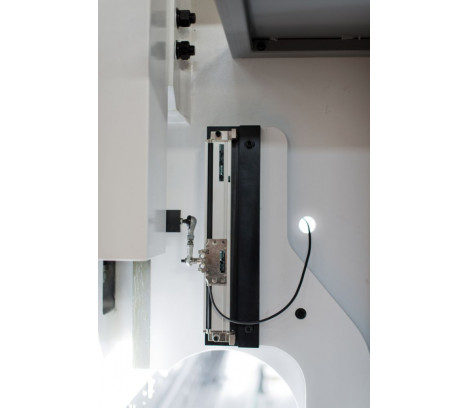

Гибридный листогибочный пресс серии Ultima - это точный гибочный станок с гидрокомпенсацией прогиба и 5 управляемыми осями (опционально до 11), управляемый ЧПУ. Оснащен цифровыми энкодерами, обеспечивающими позиционирование с точностью ±0,01 мм. Возможна работа в тандеме (до 20 м) с сохранением автономности каждого станка.
смотреть характеристики
- Характеристики
- Комплектация
- Описание
Характеристики
Модельный ряд серии Ultima:
- Deratech UAD-100/2500
- Deratech UAD-100/3200
- Deratech UAD-100/4100
- Deratech UAD-130/2500
- Deratech UAD-130/3200
- Deratech UAD-130/4100
- Deratech UAD-130/5100
- Deratech UAD-130/6100
- Deratech UAD-170/2500
- Deratech UAD-170/3200
- Deratech UAD-170/4100
- Deratech UAD-170/5100
- Deratech UAD-170/6100
- Deratech UAD-250/2500
- Deratech UAD-250/3200
- Deratech UAD-250/4100
- Deratech UAD-250/5100
- Deratech UAD-250/6100
- Deratech UAD-320/3200
- Deratech UAD-320/4100
- Deratech UAD-320/5100
- Deratech UAD-320/6100
- Производитель
- Усилие, кН1700
- Макс. длина гиба, мм5100
- Расстояние между колоннами, мм4600
- Глубина зева, мм400
- Ход траверсы, мм250
- Раскрытие, мм550
- Мощность двигателя, кВт15,7
- Объем масла, л400
Скорость перемещения траверсы
- Подвода, мм/с200
- Рабочая, мм/с10
- Возврата, мм/с140
Габариты
- Длина, мм6100
- Ширина, мм1960
- Высота, мм2790
- Вес, кг16900
Комплектация
- Задний упор (BG-2), управляемый от ЧПУ по осям X и R. Высокоточные двойные линейные направляющие и ШВП+
- Серводвигатель+
- Система ЧПУ ESA VIS-860W, 18,5” 2D/3D, русифицированная+
- Гидравлическая система анти-прогиба, управляемая от ЧПУ+
- Механическое быстросъемное крепление пуансонов типа Promecam+
- Передние кронштейны на линейных направляющих, с регулировкой по высоте болтами и с отдельным местом парковки+
- Узкий рабочий стол шириной 60 мм для крепления матриц+
- Дистанционная педаль управления+
- Фотоэлементы с тыльной стороны станка и боковые защитные ограждения+
- Комплект стандартного гибочного инструмента+
Опции
- Пневматические щеточные суппорты со стороны заднего упора для поддержки тонкого листапод заказ
- Увеличение хода и раскрытияпод заказ
- Off-line программное обеспечение (2D/3D) – отдельное место программистапод заказ
- Крепление инструмента типа Wila (механическое или гидравлическое)под заказ
- Сопроводительная фронтальная поддержка листа, управляемая от ЧПУ (грузоподъемность 130 кг или 180 кг на одну поддержку)под заказ
- Задний упор типа BG-4 с управляемыми осями X/R/Z1/Z2под заказ
- Задний упор типа BG-6 с управляемыми осями X1/X2/R1/R2/Z1/Z2под заказ
- Задний упор типа BG-5, X-R-Z1-Z2-X’под заказ
- Различные системы ЧПУ (Cybelec, Delem)под заказ

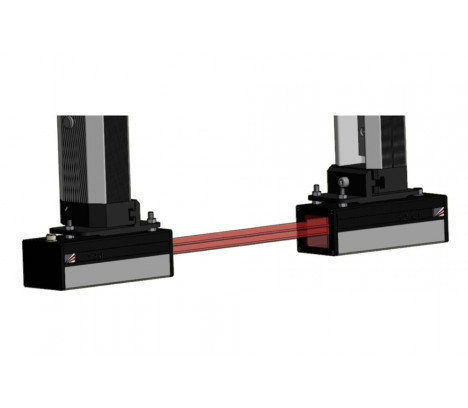

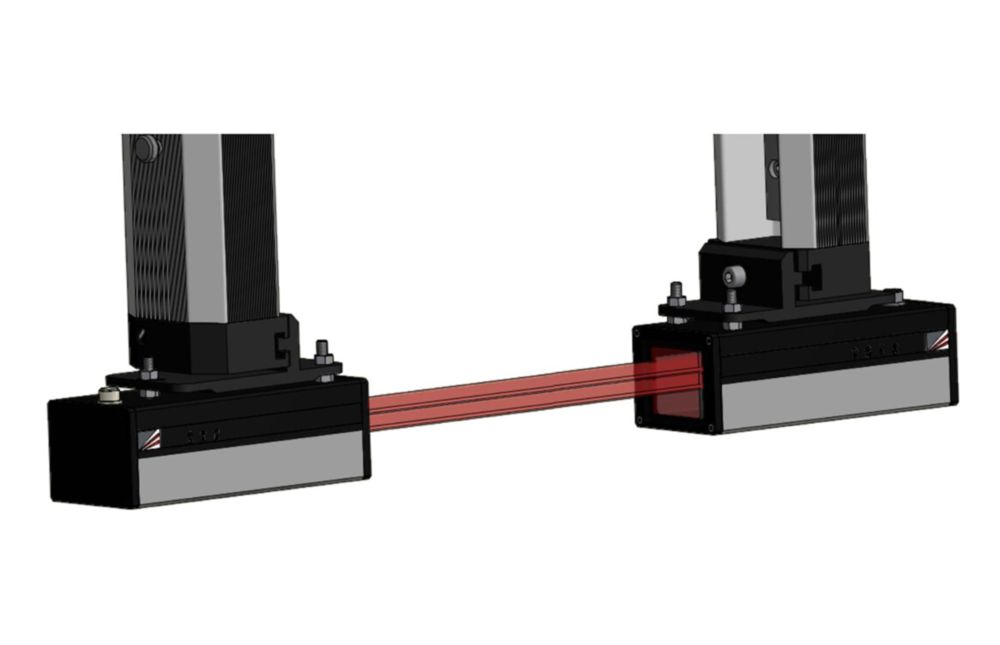

- Система безопасности LASERSAFEпод заказ
- D-STM - автоматический замер толщины листа перед гибом с автоматической коррекцией программы под толщину материалапод заказ
- D-ALPHA - лазерное двухстороннее измерение гла гиба с точностью свыше 0,1ºпод заказ
- Сканер штрих-кодовпод заказ
Описание

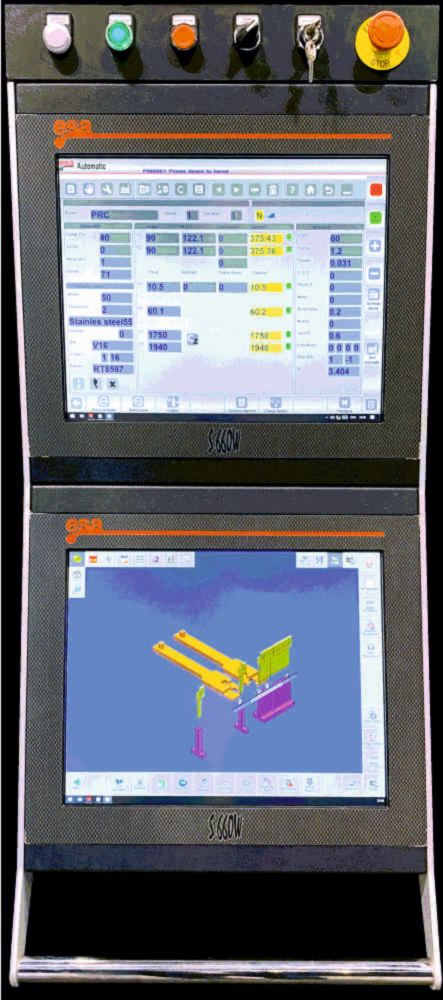

Интуитивный 2D/3D контроллер ESA 860W
Контроллер ESA 860W, оснащенный 18,5" сенсорным дисплеем и удобным Windows-интерфейсом, позволяет программировать гибочный станок просто и быстро. Всего за несколько секунд оператор задает параметры и приступает к гибке детали безупречного качества.

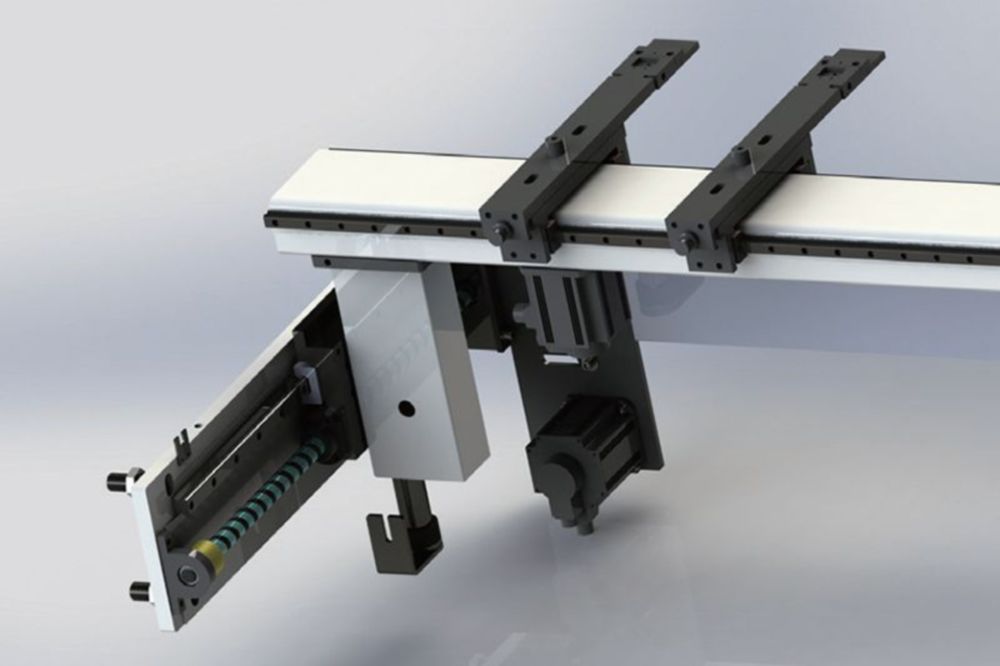

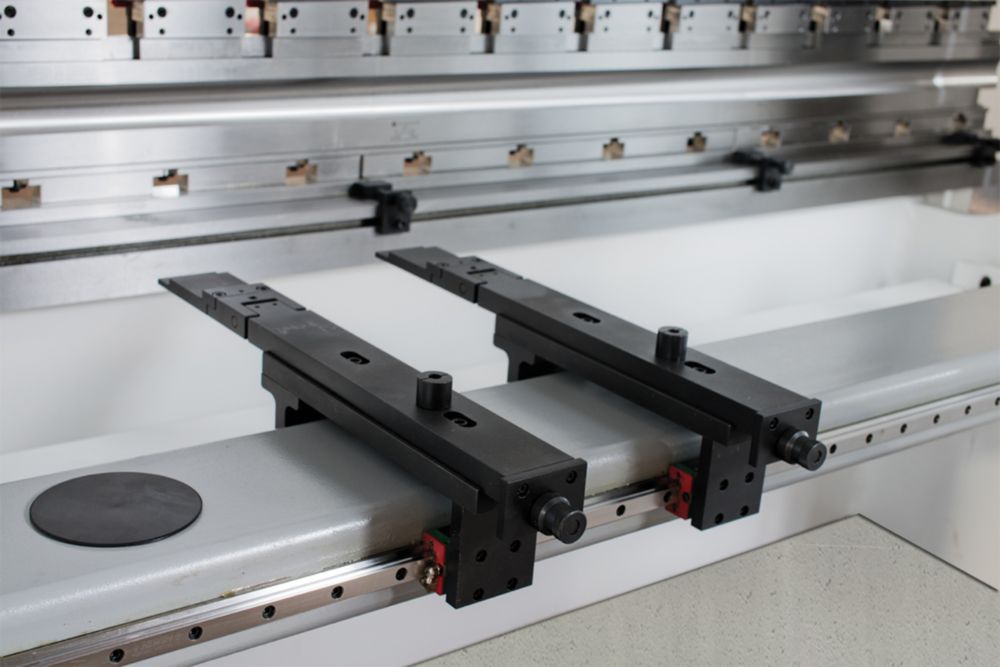

Прочная и удобная конструкция заднего упора
Усовершенствованная система заднего упора с двойными линейными направляющими гарантирует максимальную точность позиционирования. Многоступенчатая конструкция упоров значительно расширяет рабочий диапазон.
Данная система является стандартной для прессов мощностью 30-50 тонн и отличается уникальным дизайном. Инновационная многоуровневая система остановки обеспечивает широкий диапазон позиционирования, делая работу оператора более удобной и эффективной.

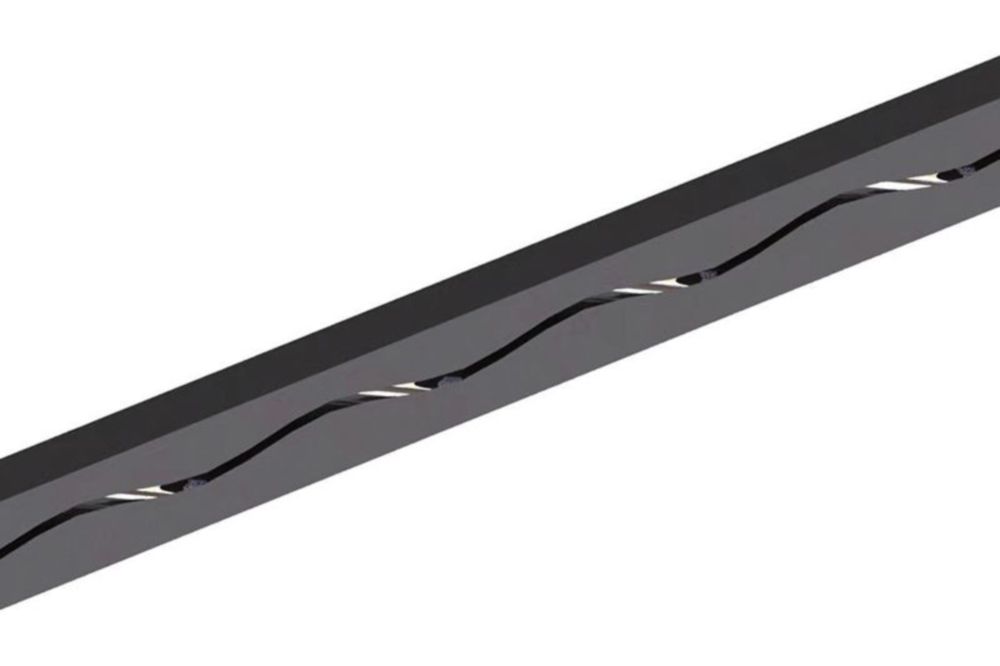

Гидравлическая система анти-прогиба
Гидравлическая система анти-прогиба обеспечивает точность гибки и предотвращает столкновения с нестандартными заготовками благодаря системе датчиков.

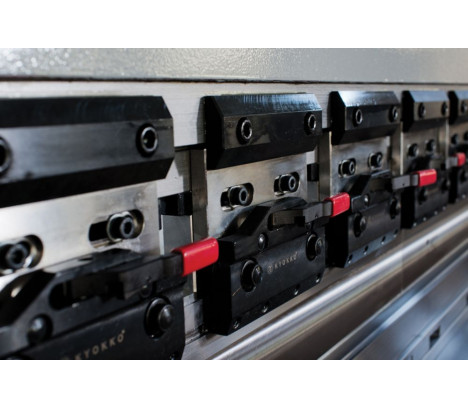

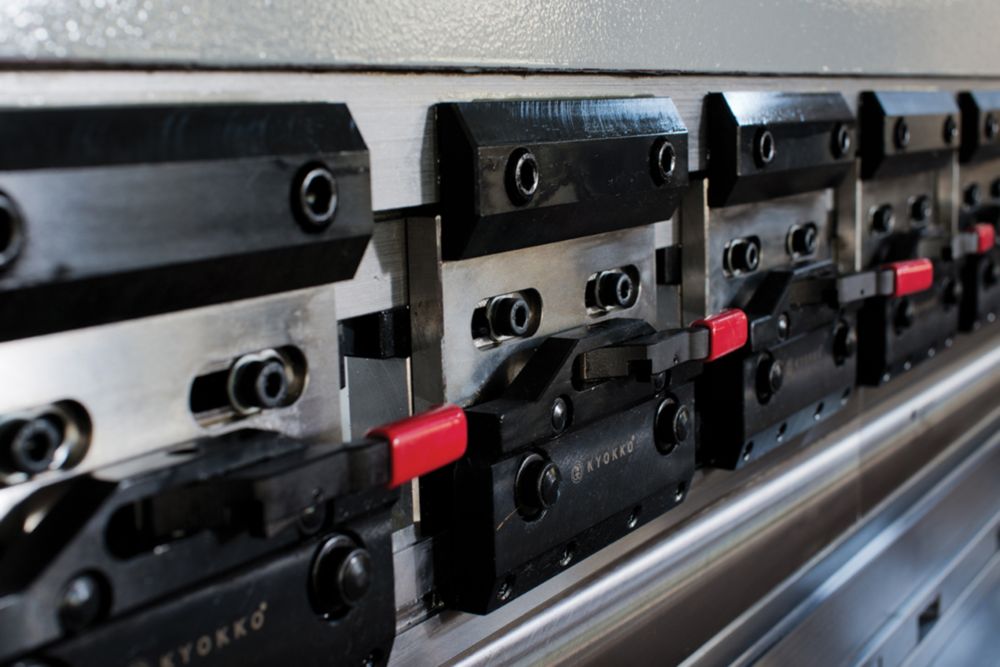

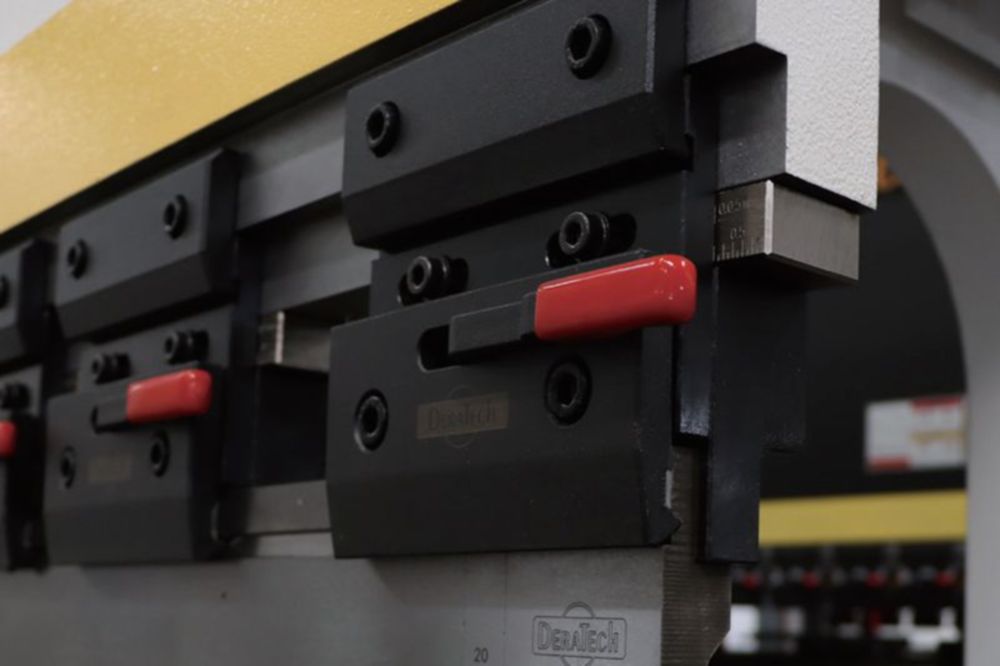

Быстрая вертикальная загрузка/разгрузка и быстросъемные крепления
Серия листогибов Ultima оборудована точными быстросъемными креплениями, позволяющими устанавливать и заменять оснастку как снизу, так и сбоку в двух направлениях. Это значительно сокращает время замены инструмента, повышает производительность и обеспечивает повышенную грузоподъемность.

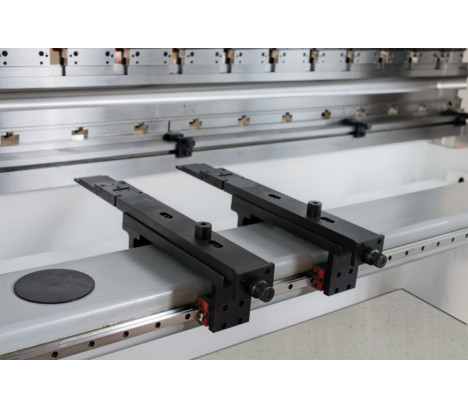

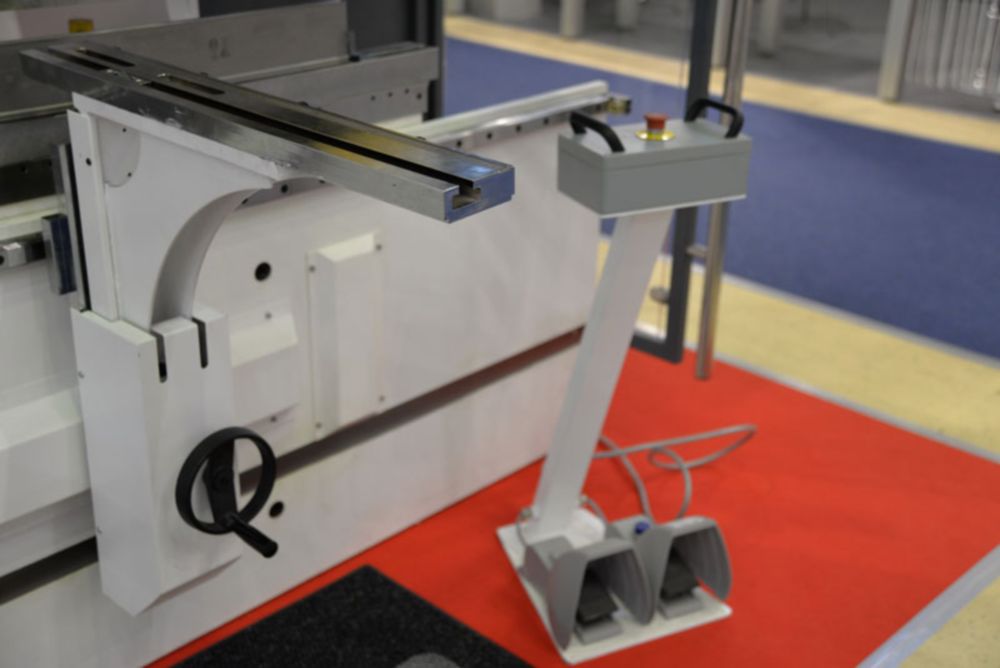

Поддерживающие кронштейны
Усиленные поддерживающие кронштейны монтируются на линейных направляющих и оснащены механизмом регулировки высоты с помощью маховика. Они также имеют специальную парковочную позицию, когда не используются. Суппорты можно быстро перемещать вдоль гибочной линии без необходимости откручивать болты. Если они не нужны, их можно сдвинуть к краям пресса, чтобы освободить рабочее пространство.
Дополнительные упоры на кронштейнах обеспечивают точное позиционирование заготовки в тех случаях, когда применение задних упоров невозможно или неудобно.

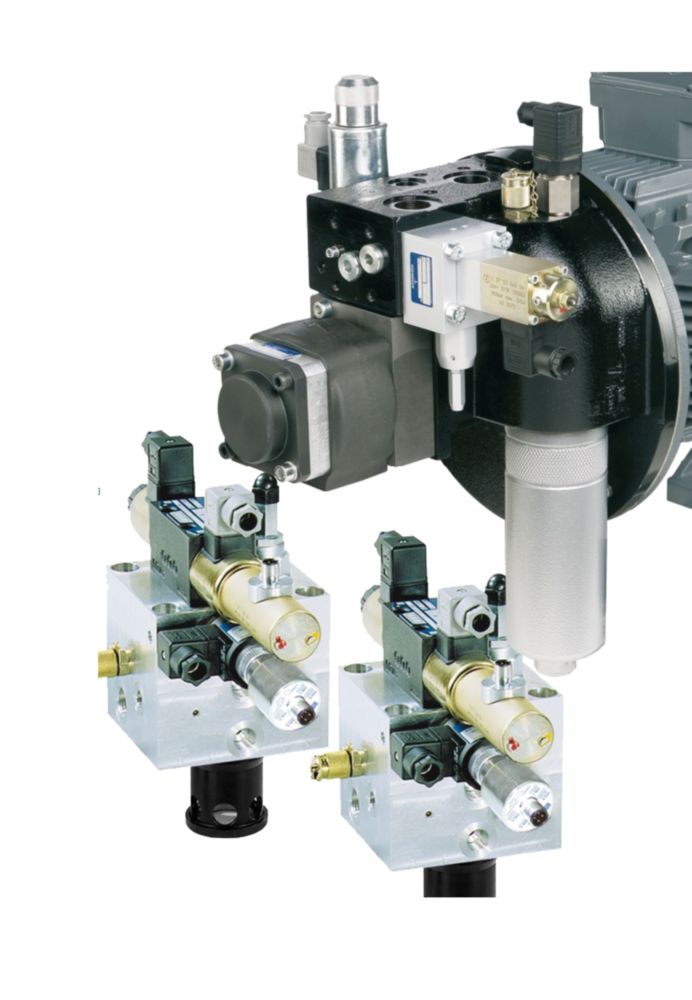

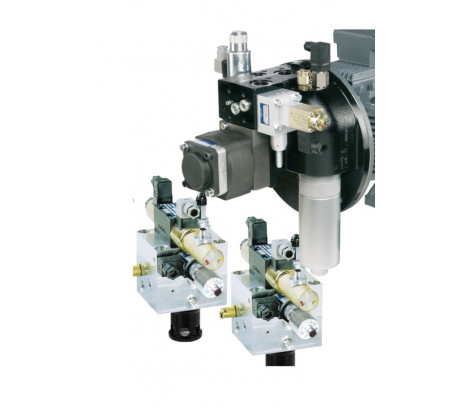

Высокопроизводительная гидравлическая система
Высокопроизводительная гидравлическая система немецкого производства обеспечивает повышенную частотную характеристику и сниженный процент отказов, что делает работу оборудования более плавной и быстрой.
Безопасность
Пресс оборудован кнопками аварийной остановки, боковыми защитными ограждениями и фотоэлементами с тыльной стороны. Эти элементы обеспечивают защиту зоны заднего упора: при попадании в рабочую зону человека или постороннего предмета, фотоэлементы подают сигнал в ЧПУ, и пресс мгновенно останавливается.
